Podtytuł: Jak puste przewodniki rurowe na nowo definiują efektywność systemów energetycznych, podczas gdy tradycyjne rozwiązania borykają się z ograniczeniami przestrzennymi i wydajnościowymi.
Modernizacja globalnej infrastruktury energetycznej napędza bezprecedensowy popyt na energię rurka miedziana szyny zbiorcze. Produkty te stanowią zaledwie 2–3% całkowitego zapotrzebowania na rury miedziane, a ich tempo wzrostu przekracza 200% rocznie w zastosowaniach takich jak podstacje ultrawysokiego napięcia, centra danych i nowe elektrownie. Podstawową zaletą jest ich pusta rurowa konstrukcja , który zwiększa powierzchnię przewodu 3-5 razy, zapewnia równomierny rozkład prądu wzdłuż ścianki rury, zmniejsza współczynnik efektu naskórkowości poniżej 0,8 i zmniejsza rezystancję prądu przemiennego o 40% w porównaniu do szyn prostokątnych o równoważnym polu przekroju poprzecznego.
Ta innowacja strukturalna pozwala sprostać krytycznym wyzwaniom w transmisji wysokoprądowej. W rozdzielnicy w izolacji gazowej (GIS) 750 kV szyna zbiorcza z rurki miedzianej Φ100 × 5 mm może przenosić prąd 4000 A przy gęstości zaledwie 2,68 A/mm², podczas gdy równoważne szyny prostokątne wymagają wielu ułożonych warstw, co zwiększa straty o ponad 30%. Co ważniejsze, wytrzymałość mechaniczna szyn zbiorczych z rur miedzianych jest czterokrotnie większa niż w przypadku szyn prostokątnych, umożliwiając rozpiętość podwieszonych do 9 metrów i rozpiętość podpartych do 13 metrów pod wpływem prądu zwarciowego 50 kA, co znacznie zmniejsza wymagania dotyczące konstrukcji stalowej podstacji.

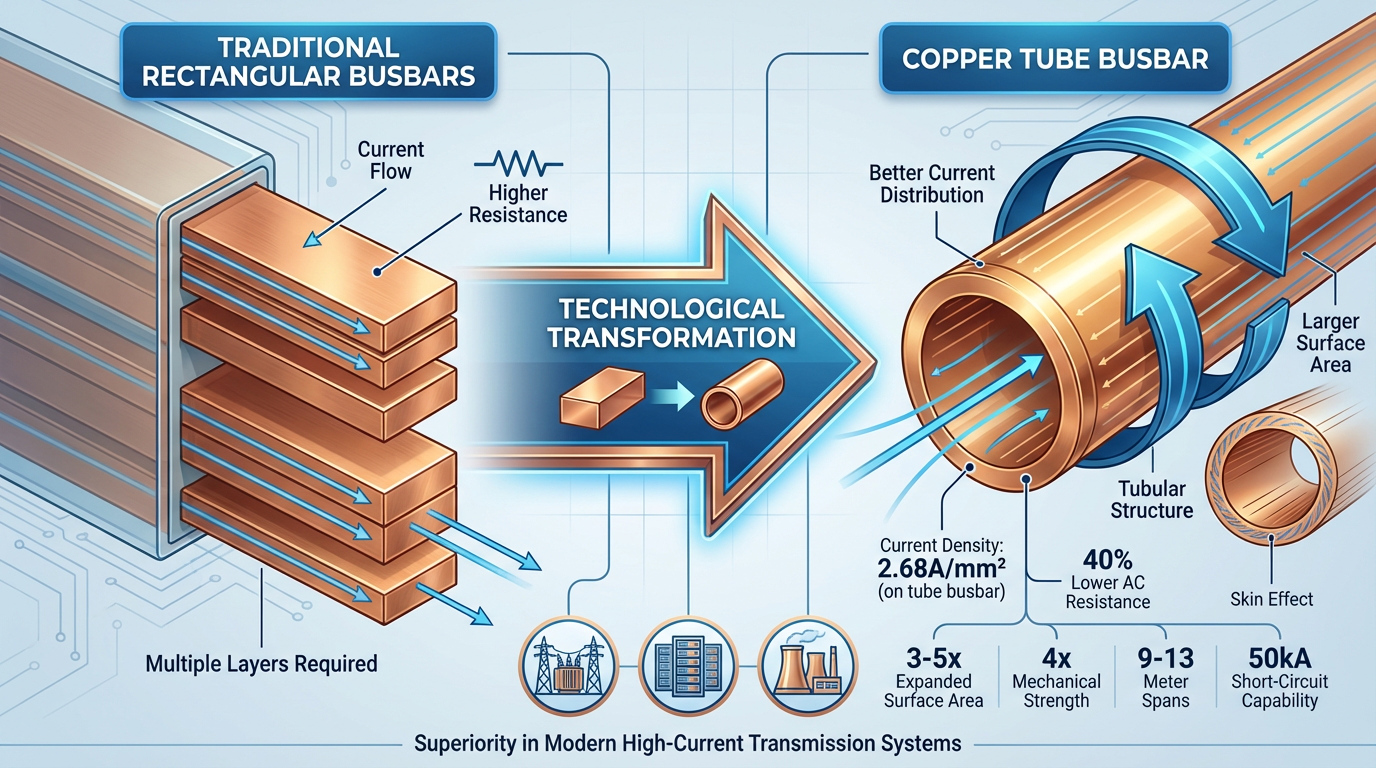

(Ten obraz został wygenerowany przez sztuczną inteligencję.)
Tabela: Porównanie wydajności szyn zbiorczych z rur miedzianych i tradycyjnych szyn prostokątnych (2025 r.)
| Wskaźnik wydajności | Tradycyjne prostokątne szyny zbiorcze | Szyny zbiorcze z rur miedzianych | Poprawa |
| Rezystancja AC | Linia bazowa | 40% zniżki | Skok wydajnościowy |
| Rozpraszanie ciepła | Zależnie od zewnętrznych radiatorów | Naturalna konwekcja w wewnętrznej wnęce zoptymalizowana w ścianie zewnętrznej | 60% poprawy |
| Zajętość przestrzeni | Wiele ułożonych warstw zajmuje dużą przestrzeń | Zamiennik jednorurowy, zwarta konstrukcja | 25% oszczędności miejsca |
| Wytrzymałość zwarciowa | Podatne na odkształcenia wymagające wzmocnienia | Wytrzymałość mechaniczna wzrosła 4-krotnie | Przełom w bezpieczeństwie |
| Koszt instalacji | Wiele złączy, złożona konstrukcja | Łączenie modułowe, czas pracy krótszy o połowę | Optymalizacja ekonomiczna |
Wyższa wydajność szyn zbiorczych z rur miedzianych wynika z przełomowych odkryć w dziedzinie materiałoznawstwa. Nowy miedziano-srebrny i stopy miedzi i chromu utrzymują przewodność, zwiększając jednocześnie wytrzymałość o 30%, co pozwala na cieńsze ścianki i oszczędność materiału aż do 25% bez uszczerbku dla wydajności. Te zaawansowane materiały umożliwiają pracę w temperaturach od -196°C do 250°C, dzięki czemu nadają się do stosowania w ekstremalnych środowiskach, od zastosowań kriogenicznych po wysokotemperaturowe warunki przemysłowe.
Zrównoważone procesy produkcyjne zmieniają ekonomikę produkcji. Nowoczesne obiekty wykorzystują systemy chłodzenia wodą w obiegu zamkniętym, które zmniejszają zużycie wody z 28 metrów sześciennych na tonę do 16 metrów sześciennych na tonę, co stanowi redukcję o 43%. Integracja technologii 5G i Internetu przemysłowego umożliwia optymalizację zużycia energii w czasie rzeczywistym, zmniejszając całkowite zużycie energii na jednostkę produktu o 30%. Udoskonalenia te nie tylko obniżają koszty produkcji, ale także pomagają produktom zakwalifikować się do zwolnień w ramach mechanizmów takich jak unijny mechanizm dostosowania granic pod względem emisji dwutlenku węgla (CBAM).
Wartość propozycji szyn zbiorczych z rur miedzianych jest na nowo definiowana w wielu sektorach. W przypadku przesyłu prądu stałego ultrawysokiego napięcia stacje przekształtnikowe ± 800 kV wykorzystujące w pełni izolowane szyny zbiorcze z rur miedzianych zgłaszają straty systemowe zmniejszone o 18%, a roczne oszczędności w kosztach operacyjnych sięgają 4 milionów dolarów. Zaleta ta staje się szczególnie wyraźna w przypadku transmisji na duże odległości, gdzie projekty przekraczające 100 kilometrów korzystają z redukcji kosztów cyklu życia o 25% lub więcej.
Sektor energii odnawialnej stanowi szczególnie obiecującą dziedzinę. W zastosowaniach w farmach wiatrowych szyny zbiorcze z rur miedzianych wykazują niezawodną pracę w temperaturze -40°C, a powłoki odporne na promieniowanie UV wydłużają okres użytkowania na zewnątrz do 30 lat — dwukrotnie więcej niż 15-letni cykl tradycyjnych kabli. W elektrowniach fotowoltaicznych konstrukcje modułowe przyspieszają instalację o 50%, co okazuje się szczególnie przydatne w przypadku projektów energetyki rozproszonej, które można szybko wdrożyć. Tranzyt kolejowy stanowi kolejny wektor wzrostu, w którym systemy takie jak linia 14 metra w Szanghaju osiągają sprawność przetwornicy trakcyjnej na poziomie 98,5% i redukcję zużycia energii przez pociąg o 7% po zastosowaniu szyn zbiorczych z rur miedzianych Φ120 × 8 mm.
Światowy rynek szyn zbiorczych z rur miedzianych charakteryzuje się odrębną charakterystyką regionalną. Europa utrzymuje pozycję lidera w zastosowaniach najwyższej klasy, a niemieccy producenci posiadają 60% rynku rur o wysokiej czystości. Ameryka Północna koncentruje się na zastosowaniach w przemyśle lotniczym i obronnym, gdzie specjalistyczne stopy spełniają ekstremalne wymagania dotyczące wydajności. W międzyczasie chińskie firmy poczyniły znaczne postępy w niszowych segmentach, takich jak rury niklowo-miedziane B10 do zastosowań morskich, zdobywając 25% udziału w rynku światowym.
To rozmieszczenie geograficzne odzwierciedla różne przewagi konkurencyjne. Europejska dominacja w segmentach premium wynika z wieloletniej wiedzy specjalistycznej w zakresie produkcji precyzyjnej, podczas gdy mocne strony Ameryki Północnej pokrywają się z zaawansowanym przemysłem lotniczym. Rozwój Chin czerpie korzyści ze zintegrowanych klastrów przemysłowych, które łączą wytapianie na wczesnym etapie łańcucha, przetwarzanie średniego szczebla i zastosowania na niższym szczeblu łańcucha dostaw, redukując cykle badawczo-rozwojowe o 30% i koszty o 20%.
Przyszła ewolucja szyn zbiorczych z rur miedzianych wskazuje na większą inteligencję i funkcjonalność. Integracja czujników światłowodowych umożliwia monitorowanie w czasie rzeczywistym temperatury, naprężeń i wyładowań niezupełnych, przy czym w niektórych zastosowaniach przemysłowych osiąga się dokładność przewidywania usterek sprzętu na poziomie 92% i redukcję nieplanowanych przestojów o 65%. Transformacja ta podnosi szyny zbiorcze z rur miedzianych z pasywnych elementów przewodzących do aktywnych węzłów zarządzania energią.
Materiały nowej generacji obiecują dalsze przełomy. Kompozyty miedź-grafen wykazują przewodność cieplną pięciokrotnie większą od czystej miedzi przy jednej czwartej masy, natomiast warianty nadprzewodzące działające w temperaturach ciekłego azotu -196°C zapewniają przenoszenie mocy przy zerowym oporze. Chociaż te zaawansowane materiały nie są jeszcze komercyjnie opłacalne na dużą skalę, wskazują na przyszłość, w której szyny zbiorcze z rur miedzianych mogłyby zostać zredukowane o 60% przy jednoczesnej poprawie wydajności.
Integracja systemów to kolejny kluczowy kierunek. Połączone zintegrowane szyny zbiorcze przewodzące i chłodzące, które łączą rozpraszanie ciepła z funkcjami przenoszenia mocy, mogą zmniejszyć liczbę złączy o 30%, jednocześnie zwiększając gęstość energii. Takie podejście ilustruje przejście branży z produkcji komponentów na dostarczanie zintegrowanych rozwiązań.
