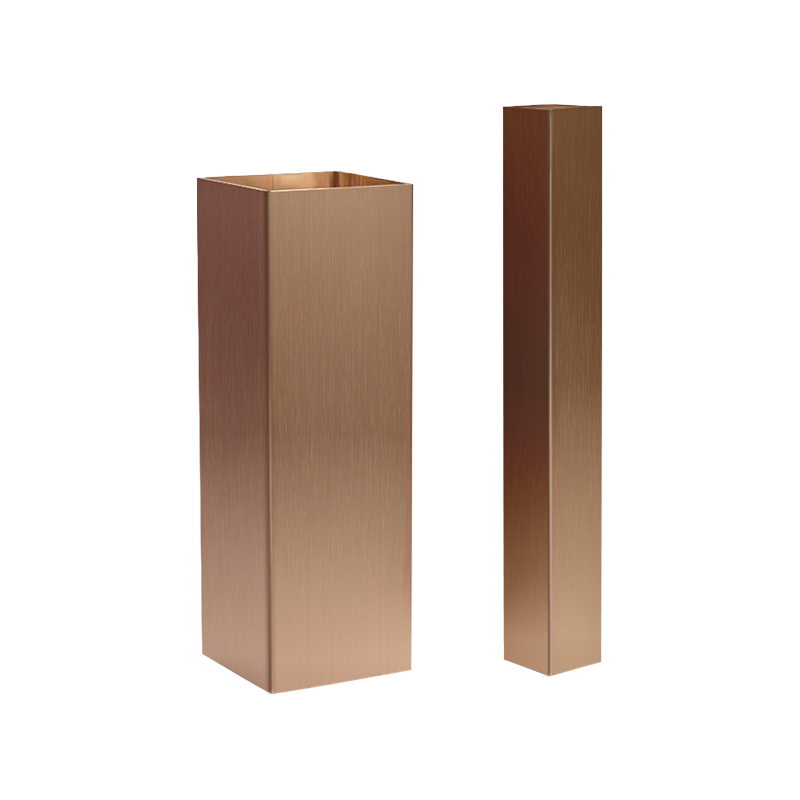

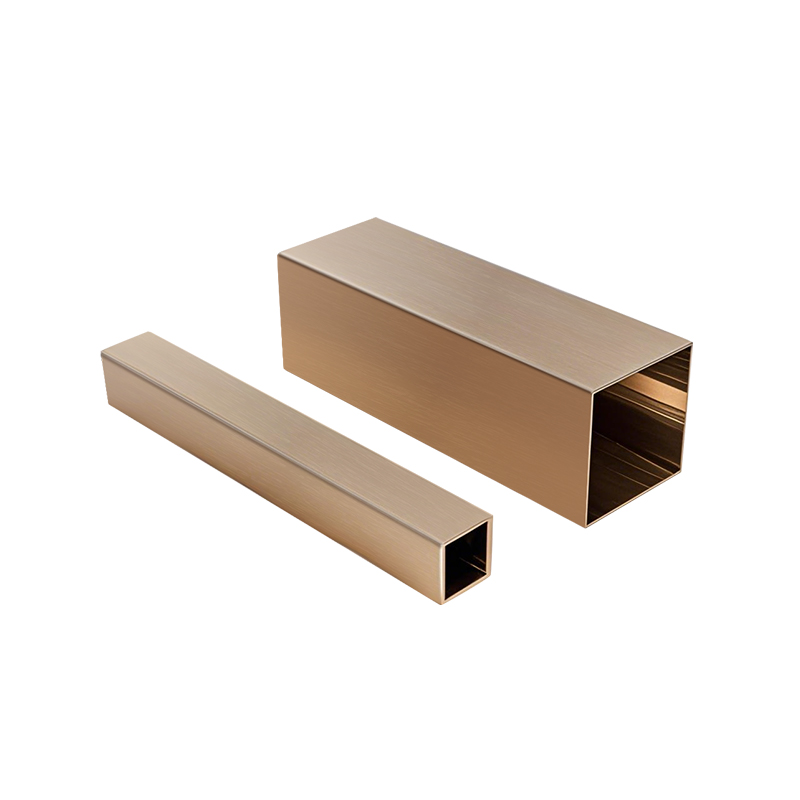

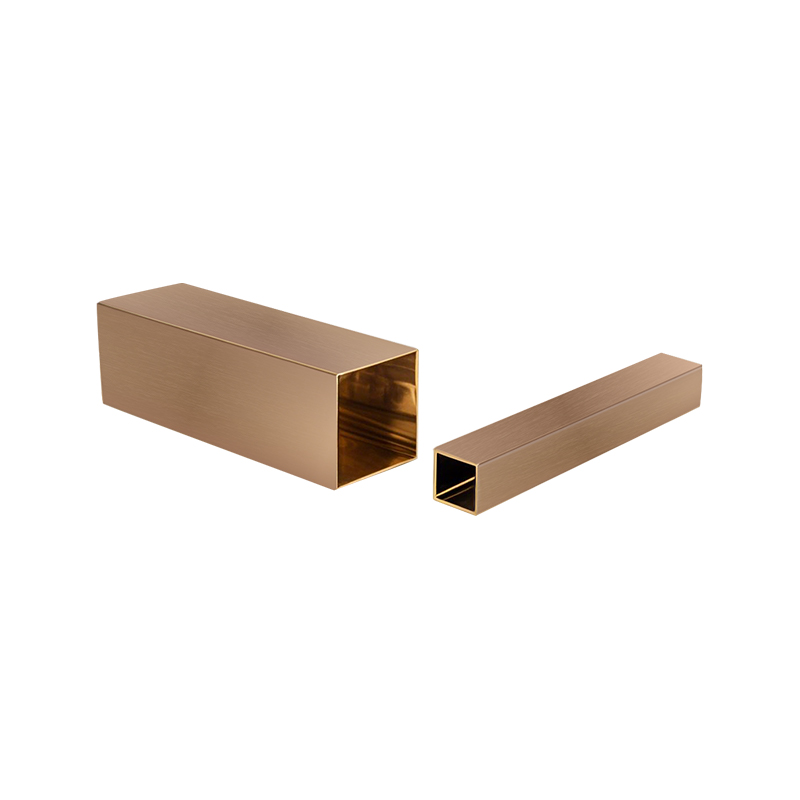

Miedziana kwadratowa rurka

Jak kontrolować tolerancję grubości ściany i prostość podczas wytłaczania miedzianej rurki kwadratowej

Kontrola tolerancji grubości ściany: precyzyjna kontrola od źródła do formowania
Podczas wytłaczania procesu formowania Miedziana kwadratowa rurka , Klucz do kontrolowania tolerancji grubości ściany jest w trzech aspektach:
1. Czystość materiału i kontrola przed leczeniem
Zhejiang Jingliang wykorzystuje miedziane wlewki o dużej czystości jako surowce, i wykorzystuje niezależny system wytopu do badań przesiewowych i homogenizacji, skutecznie zmniejszając wtrącenia i segregację ziarna oraz zapewniają stabilną bazę do późniejszego formowania.
2. Konstrukcja pleśni i kontrola temperatury
Dokładność dopasowania otworu wewnętrznego a prętem rdzeniowym matrycy wytłaczania jest ważnym czynnikiem w określaniu jednolitości grubości ściany. Zhejiang Jingliang korzysta z własnego centrum przetwarzania pleśni, precyzyjnego przetwarzania CNC i technologii symulacji CAE, aby zapewnić współosiowość i odporność na zużycie formy. Jednocześnie kontrola temperatury wytłaczania jest również bardzo ważna-przez wielopunktowe system kontroli temperatury, przepływ metalu zapewnia jednolity, unikając w ten sposób odchylenia grubości ściany spowodowanej nierównym natężeniem przepływu.
3. Monitorowanie online i inteligentna regulacja
Opierając się na strategii „inteligentnej produkcji”, Zhejiang Jingliang wprowadził internetowy system wykrywania laserowego dla grubości ściany, aby osiągnąć monitorowanie procesu produkcyjnego w czasie rzeczywistym, i połączono z systemem sprzężenia zwrotnego w pętli zamkniętej, automatycznie dostosowują parametry, takie jak siła wytłaczania i prędkość zasilania, tak aby stabilić tolerancję grubości ściany w obrębie ± 0,05 mm, aby uzyskać potrzeby przemysłowe.
Kontrola prostości: Koordynacja i zjednoczenie mechanicznej precyzji i równowagi napięcia
Słaba prostość miedzi kwadratowych rur jest powszechna w procesie chłodzenia lub rozciągania po wytłaczaniu, co może łatwo prowadzić do wad, takich jak zginanie i wypaczanie rurki, wpływając na dokładność montażu i żywotność usług.
1. Technologia prostowania wielopasmowa
Zhejiang Jingliang używa wielu ustawionych systemów prostowania kół prostowania, aby skorygować początkową przesunięcie wytłaczania poprzez wielopunktowe dostrojenie, aby zapewnić, że kształt kwadratowej rurki pozostaje pionowy i płaski.
2. Kontrola napięcia rysunkowego
W procesie ciągłego rysowania system dostosowuje różnicę prędkości na obu końcach w czasie rzeczywistym poprzez algorytm bilansu napięcia, aby uniknąć zjawisk „oporu” lub „zbyt luźnego” powodujące odkształcenie korpusu rurki i poprawić ogólną stabilność prostości.
3. Precyzyjny system chłodzenia
Proces chłodzenia po wytłaczaniu przyjmuje krążący system chłodzenia wody, aby zapewnić, że szybkość chłodzenia rurki miedzianej jest spójna wzdłuż kierunku długości, zmniejszając deformację zginania spowodowanego naprężeniem termicznym.
Dzięki powyższym pomiarom prostość miedzianej rurki kwadratowej wytwarzanej przez Zhejiang Jingliang może być kontrolowana w zakresie ≤1 mm na metr i jest szeroko stosowana w scenach, które są wyjątkowo wrażliwe na deformację, takie jak rury rozpraszania ciepła klimatyzacji, mechaniczne części strukturalne i systemy przewodów elektrycznych.

Jakie problemy mogą napotkać miedziane rurki kwadratowe podczas spawania i jak ich uniknąć

Powszechne problemy w spawaniu rur miedzianych
1. Problem utleniania
Miedź jest łatwa do reakcji z tlenem w powietrzu podczas spawania o wysokiej temperaturze, tworząc film tlenkowy, który wpływa na siłę wiązania spoiny i prowadzi do problemów wysokiej jakości, takich jak spawanie zimne, pory i wtrącenia żużla. W szczególności krawędzie i narożniki struktury kwadratowej częściej tworzą akumulację ciepła, co nasila utlenianie.
2. Deformacja termiczna
Wysoka przewodność cieplna miedzi prowadzi do szybkiego przewodzenia ciepła spawalniczego, co utrudnia lokalne utrzymanie stabilnej temperatury stopionej puli, co z łatwością powoduje nierówną szerokość spawania lub przełomu. Jednocześnie przekrój miedzi kwadratowej jest nieregularny i łatwiej jest wytwarzać stężenie naprężeń termicznych niż okrągła rurka, co powoduje problemy z deformacją, takie jak skręcanie i wypaczanie po spawaniu.
3. Trudność w wypełnianiu
Podczas spawania miedzianych kwadratowych rur, szczególnie w zakrętach lub połączeniach w kształcie litery T, trudno jest kontrolować szczelinę między spoinami i nie jest łatwo je całkowicie wypełnić, co może łatwo powodować guzki lub podcięcia.
4. Pęknięcia spawalnicze
Jeśli cykl termiczny nie jest odpowiednio kontrolowany lub chłodzenie jest zbyt szybkie podczas spawania, pęknięcia zimne mogą powstać w połączeniach, szczególnie w przypadku rur kwadratowych ze stopu miedzi o wysokiej wytrzymałości.
Zhejiang Jingliang Copper-Tube Products Co., Ltd zawsze przestrzega myślenia zorientowanego na klienta i w pełni rozważa dostosowanie się do przetwarzania zaplecza przed opuszczeniem fabryki, szczególnie pod względem operacji spawania, i skutecznie zmniejsza częstość występowania wad spawalniczych za pomocą następujących środków.
1. Ochrona przed obróbką powierzchniową i przeciwutleniającą
Podczas wytłaczania i rysowania, Miedziana kwadratowa rurkas Wyprodukowane przez firmę przeszły wieloetapowe oczyszczanie czyszczenia i rozjaśniania powierzchni, aby zminimalizować warstwę tlenku powierzchniowego i zapewnić roztwory przeciwutleniające, takie jak cynowanie i fosfor się według klienta, aby klienci muszą sprawić, by czyszczenie powierzchni spawania i bardziej przylegające.
2. Dokładnie kontroluj tolerancje i optymalizuj luki splicingowe
Dzięki zaawansowanemu projektowaniu matrycy i systemom kontroli wymiarów online, tolerancja grubości ściany przez kwadratowe rurki miedzianych Zhejiang Jingliang jest kontrolowane w granicach ± ​​0,05 mm, a przejście narożne jest wysoce zaokrąglone, co znacznie poprawia szczelność struktury spawania i pozwala uniknąć defektów spawania spowodowanych przez niecałe przerwy.
3. Usługi wsparcia spawania: Sugestie procesowe dostosowanie dostosowania
Zespół techniczny firmy zapewnia wytyczne dotyczące różnych metod spawania, w tym lutowania, spawania TIG, spawania laserowego itp. Do klientów w wielu branżach i może dostosowywać rowki spawalnicze i pomocne struktury pozycjonowania urządzeń, aby poprawić wydajność i spójność spawania.
4. Miedź o dużej czystości zapewnia doskonałą spawanie
Dzięki własnemu układowi wytopu i mechanizmu przesiewowego surowca materiały miedziane stosowane przez Zhejiang Jingliang osiągają standard czystości C11000 lub wyższy, zapewniając, że elementy stopowe nie wytrącają się i kruche fazy nie tworzą się podczas spawania, zapewniając wydajność spawania ze źródła.

Jakie są zalety i środki ostrożności związane z stosowaniem miedzianych rur kwadratowych w systemach chłodniczych

Znaczące zalety miedzianych kwadratowych rur w systemach chłodniczych
1. Wydajna wydajność transferu ciepła
Przewodność cieplna miedzi jest tak wysoka, jak 390 ~ 400 W/m · k, co jest znacznie wyższe niż wspólne metale, takie jak aluminium i stal nierdzewna. Zgodnie z tym samym natężeniem przepływu miedziane rurki kwadratowe mogą osiągnąć szybszą wymianę ciepła, poprawić wydajność chłodzenia i zmniejszyć zużycie energii w systemie.
Ponadto kwadratowa struktura ma większą powierzchnię przenoszenia ciepła na jednostkę, która może lepiej wykorzystać przestrzeń w kompaktowych wymiennikach ciepła w celu osiągnięcia „mniejszej objętości, silniejszej pojemności”.
2. Stabilna struktura i łatwe połączenie
Miedziana kwadratowa rurka ma ostre krawędzie i płaską powierzchnię, która jest odpowiednia do zamykania układu i mocowania spawania. Jest często zaprojektowany jako zespół kanału przepływu ciepła lub zespół wspornika w skraplaczu, parowniku lub module chłodzenia, który ma zarówno funkcje przewodzenia ciepła, jak i funkcje strukturalne, i poprawia wydajność modułowego montażu produktu.
3. Doskonała odporność na korozję
System chłodnictwa ma mieszane środowisko czynnika chłodniczego, pary wodnej i oleju przez długi czas. Miedziane rurki kwadratowe naturalnie mają dobrą odporność na korozję i są kompatybilne z różnorodnymi czynnikami chłodniczymi (takimi jak R134A, R410A i R32), skutecznie przedłużając żywotność systemu.
4. Łatwy do spawania i formowania
Po precyzyjnym wytłaczaniu i leczeniu wyżarzania w Zhejiang Jingliang Copper-Tube Products Co., LTD, miedziana kwadratowa rurka ma dobrą plastyczność i spawalność. Miedziane rurki kwadratowe wytwarzane przez firmę są często używane w procesach połączeń, takich jak lutowanie i spawanie TIG. Interfejs spawania jest płaski i szczelnie, spełniając ścisłe wymagania systemu chłodnictwa w celu uszczelnienia.
Środki ostrożności w praktycznych zastosowaniach
Chociaż miedziana rurka kwadratowa ma doskonałą wydajność, następujące punkty powinny być nadal odnotowane, gdy są używane w systemie chłodniczym, aby upewnić się, że jej funkcja jest w najlepszym stanie:
1. Kontrola grubości ściany rurki
W kondensatorach i parownikach działających w warunkach ciśnienia wybór grubości ściany miedzianych rur kwadratowych jest szczególnie krytyczny. Zbyt cienka grubość ściany może łatwo prowadzić do pęknięć lub pęknięć zmęczeniowych, podczas gdy zbyt gruba grubość ściany wpływa na wydajność wymiany ciepła i wykonalność przetwarzania. Zhejiang Jingliang wykorzystuje wytłaczanie CNC i wykrywanie lasera online do kontrolowania grubości ściany w granicach ± ​​0,05 mm i może dostosowywać produkty o różnych poziomach ciśnienia zgodnie z potrzebami klientów.
2. Unikaj zanieczyszczenia wewnętrznego ściany
Jeśli wewnętrzna ściana miedzi kwadratowej jest wilgotna lub zanieczyszczona olejem przed transportem lub instalacją, łatwo jest utworzyć źródło korozji. Zhejiang Jingliang czyści, wysycha i pieczęci przed opuszczeniem fabryki. Jednocześnie zaleca się, aby klienci przeprowadzili wtórne czyszczenie przed spawaniem, aby zapewnić, że system jest suchy i wolny od zanieczyszczeń.
3. Projekt kompensacji rozszerzalności cieplnej
Współczynnik rozszerzania termicznego materiału miedzianego wynosi 16,5 × 10⁻⁶/k. Układ chłodniczy zmienia się często między gorącym a zimnym. Przestrzeń ekspansji musi być zarezerwowana w konstrukcji strukturalnej, aby uniknąć stężenia naprężenia i pęknięcia spoiny spowodowanego ograniczeniami podczas rozszerzalności cieplnej i skurczu kwadratowej rurki.
4. Luka instalacyjna i obsługa
Kwadratowe rury są łatwiej zdeformowane przez siły boczne niż okrągłe rurki. Punkty wsparcia i luki powinny być ustawione rozsądnie podczas instalacji. Zespół techniczny Zhejiang Jingliang zapewnia klientom pasujące sugestie dotyczące instalacji i rozwiązania antywibracyjne, aby upewnić się, że miedziana rura kwadratowa utrzymuje dobrą stabilność geometryczną podczas długoterminowej pracy.
