Kompletny przewodnik po miedzianych rurkach kapilarnych: wszystko, co musisz wiedzieć

Serce precyzyjnego chłodzenia

W świecie HVAC, chłodnictwa i precyzyjnego oprzyrządowania sukces często mierzy się w milimetrach. W centrum tych złożonych systemów leży mały, ale potężny element: miedziana rurka kapilarna .

Co to jest miedziana rurka kapilarna?

Miedziana rurka kapilarna to bardzo precyzyjna rurka o wąskim otwlubze, charakteryzująca się wyjątkowo małą średnicą wewnętrzną (ID). W przeciwieństwie do stiardowych rur miedzianych stosowanych w instalacjach wodno-kanalizacyjnych, rury te zostały zaprojektowane z zachowaniem ryglubystycznej dokładności wymiarowej. Zwykle wykonane z wysokiej jakości miedzi odtlenionej fosforem (takiej jak C12200 or TP2 ) są przeznaczone do pracy w środowiskach o wysokim ciśnieniu przy zachowaniu stałego natężenia przepływu.

Podstawowa funkcja: dławienie i kontrola

Podstawową rolą miedzianej rurki kapilarnej jest działanie jako urządzenie dławiące . W cyklu chłodniczym pełni rolę krytycznego mostu pomiędzy stroną wysokiego ciśnienia (skraplacz) a stroną niskiego ciśnienia (parownik). Tworząc obliczony opór dla przepływu czynnika chłodniczego, powoduje precyzyjny spadek ciśnienia, który umożliwia ekspansję i ochłodzenie cieczy.

Oprócz chłodzenia, rury te są również niezbędne przenoszenie ciśnienia . Ich zdolność do przenoszenia ciśnienia płynu lub gazu przy minimalnym przesunięciu objętości czyni je złotym standardem dla przemysłowych manometrów i termometrów teledetekcyjnych.

Co obejmuje ten przewodnik

Wybór niewłaściwej rurki kapilarnej może prowadzić do nieefektywności systemu, awarii sprężarki lub niedokładnych odczytów. Aby pomóc Ci podjąć świadomą decyzję, w tym artykule szczegółowo omówiono:

• Dane techniczne: Zrozumienie tolerancji i gatunków materiałów.
• Nauka o materiałach: Dlaczego miedź pozostaje najlepszym wyborem w przypadku tych komponentów.
• Aplikacje globalne: Od domowych lodówek po zaawansowane urządzenia medyczne.
• Kryteria wyboru: Kluczowe czynniki, które należy wziąć pod uwagę przy pozyskiwaniu materiałów do następnego projektu.

Kluczowe cechy wysokiej jakości miedzianych rurek kapilarnych

Nie wszystkie rurki kapilarne są sobie równe. W przypadku systemów o wysokiej wydajności jakość rury jest definiowana przez trzy filary: czystość materiału, precyzja wymiarowa i czystość wewnętrzna.

Przewaga materiałowa: dlaczego miedź C12200 (TP2)?

Standardem branżowym dla rurek kapilarnych jest Miedź odtleniona fosforem (DHP) , powszechnie znany jako C12200 or TP2 . Ten konkretny gatunek został wybrany z kilku powodów:

• Przewodność cieplna: Miedź zapewnia doskonałe właściwości przenoszenia ciepła, co jest niezbędne w systemach, w których wymagana jest stabilizacja temperatury.
• Odporność na korozję: Jest wysoce odporny na korozję atmosferyczną i reakcje chemiczne występujące powszechnie w środowiskach chłodniczych.
• Formowalność i plastyczność: Pomimo niewielkich rozmiarów, C12200 można łatwo zginać, rozszerzać lub zwijać bez pękania, co pozwala na elastyczną instalację w ciasnych przestrzeniach.

Krytyczna rola precyzji ID (tolerancja)

W rurce kapilarnej, Średnica wewnętrzna (ID) to najważniejszy wymiar. Nawet mikroskopijna zmiana ID może prowadzić do znacznych zmian w oporze przepływu.

• Kontrola przepływu: Natężenie przepływu płynu jest proporcjonalne do czwartej potęgi promienia. Oznacza to, że niewielkie odchylenie średnicy powoduje ogromną zmianę spadku ciśnienia.
• Wąskie tolerancje: Wysokiej jakości produkcja zapewnia tak wąskie tolerancje jak. Ten poziom precyzji gwarantuje, że każde urządzenie na linii produkcyjnej będzie działać identycznie, eliminując potrzebę ciągłej ponownej kalibracji systemu.

Czystość powierzchni wewnętrznej: „cichy” współczynnik jakości

Jedną z najczęstszych przyczyn awarii układu chłodniczego jest „zatkanie kapilary”. Wysokiej jakości rury muszą zostać poddane specjalistycznym procesom czyszczenia, aby mieć pewność, że wewnętrzna ściana jest wolna od:

• Pozostałości olejów: Smary powstałe w procesie ciągnienia należy całkowicie usunąć, aby zapobiec reakcji z nowoczesnymi czynnikami chłodniczymi.
• Wilgotność: Woda wewnątrz rurki może zamarznąć w punkcie rozprężania, tworząc korek lodowy, który całkowicie zatrzymuje przepływ.
• Wagi tlenkowe: Wszelkie luźne cząstki lub kamień mogą migrować przez system, uszkadzając sprężarkę lub zatykając filtry dokładne.

Uwaga profesjonalna: Korzystają z nich wiodący producenci jasne wyżarzanie w kontrolowanej atmosferze, aby zapewnić, że wnętrze pozostanie błyszczące, gładkie i wolne od utleniania, bez konieczności ostrego trawienia chemicznego.

Specyfikacje techniczne i standardy produkcyjne

Aby zapewnić kompatybilność i niezawodność, miedziane rurki kapilarne muszą spełniać rygorystyczne normy geometryczne i metalurgiczne. Niezależnie od tego, czy projektujesz kompaktową zamrażarkę do użytku domowego, czy złożony czujnik przemysłowy, zrozumienie tych specyfikacji jest kluczowe.

Typowe zakresy rozmiarów i dostosowywanie

Chociaż dla określonych potrzeb inżynieryjnych często wymagane są niestandardowe wymiary, w branży zazwyczaj stosuje się ustandaryzowany zakres rurek kapilarnych:

• Średnica wewnętrzna (ID): Zwykle waha się od 0,50 mm do 2,00 mm .
• Średnica zewnętrzna (OD): Zwykle mieści się pomiędzy 1,50 mm do 5,00 mm .
• Grubość ścianki: Precyzyjnie zaprojektowane, aby wytrzymać określone ciśnienia rozrywające, często wahające się od 0,40 mm do 1,00 mm .
• Współczynnik kształtu: Dostępne w proste długości (dla oprzyrządowania) lub duże cewki (do produkcji HVAC na dużą skalę) o długościach od kilku centymetrów do kilkuset metrów.

Globalne standardy produkcyjne

Zgodność z międzynarodowymi normami zapewnia spójność właściwości mechanicznych i składu chemicznego miedzi. Do najbardziej uznanych standardów należą:

• ASTM B360: Standardowa specyfikacja rurek kapilarnych z ciągnionej na twardo miedzi do zastosowań z ogranicznikami.
• EN 12450: Europejski standard dotyczący okrągłych rurek kapilarnych miedzianych bez szwu.
• JIS H3300: Japoński standard przemysłowy dotyczący rur i przewodów bez szwu z miedzi i stopów miedzi.

Zrozumienie temperamentu (twardość materiału)

„Odpuszczanie” miedzi odnosi się do jej twardości i elastyczności, które określa się podczas procesu wyżarzania. Wybór odpowiedniego temperamentu jest kluczowy dla procesu montażu:

Punkty odniesienia w testowaniu jakości

Oprócz wymiarów, rury o wysokich parametrach przechodzą kilka testów w celu zapewnienia wydajności:

1. Test rozszerzenia: Zapewnienie możliwości rozszerzania lub rozszerzania rury bez pękania.
2. Testowanie prądem wirowym (ECT): Nieniszczący test mający na celu wykrycie wszelkich mikroskopijnych pęknięć lub defektów w ściance rury.
3. Testowanie przepływu: Pomiar natężenia przepływu powietrza lub cieczy pod określonym ciśnieniem w celu sprawdzenia wydajności „dławika”.

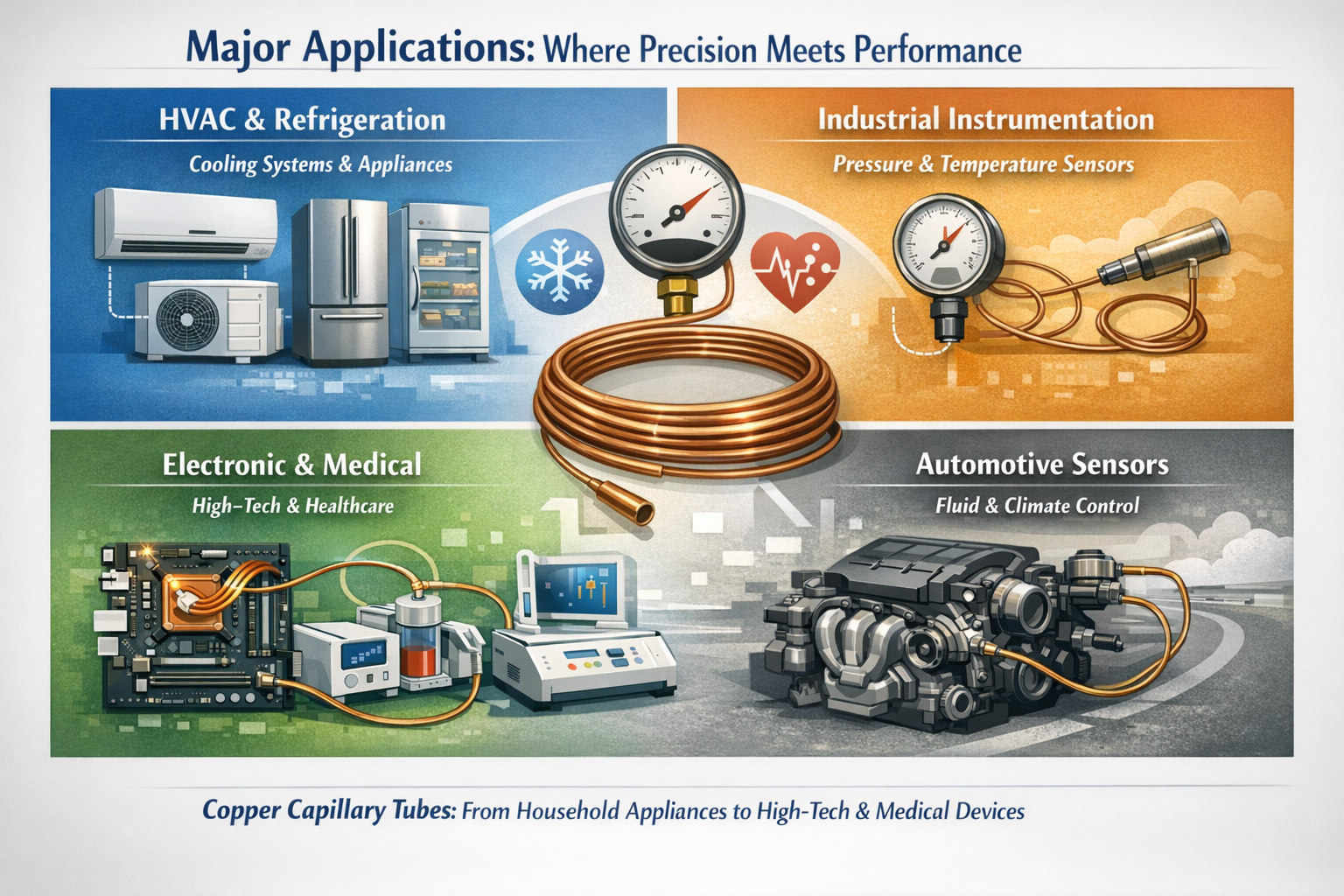

Główne zastosowania: tam, gdzie precyzja spotyka się z wydajnością

Ze względu na zdolność kontrolowania przepływu płynu z niezwykłą dokładnością, miedziane rurki kapilarne można znaleźć we wszystkim, od urządzeń gospodarstwa domowego po sprzęt medyczny ratujący życie.

HVAC i chłodnictwo: najważniejsze elementy chłodzenia

Najczęstszym zastosowaniem miedzianych rurek kapilarnych jest przemysł HVAC (ogrzewanie, wentylacja i klimatyzacja). Działa jako podstawowy urządzenie pomiarowe w małych i średnich systemach chłodzenia.

• Sprzęt AGD: Każda domowa lodówka, zamrażarka i chłodnica wody wykorzystuje rurkę kapilarną do regulacji przepływu czynnika chłodniczego.
• Klimatyzacja: Stosowany w jednostkach okiennych i klimatyzatorach typu split w celu kontrolowania rozszerzania się czynnika chłodniczego.
• Komercyjne chłodnie: Stosowany w gablotach i małych chłodniach w celu utrzymania stałej temperatury.

Oprzyrządowanie przemysłowe: transmisja i wykrywanie

W warunkach przemysłowych rurka kapilarna służy nie tylko przepływowi, ale także informacji.

• Manometry: Rurka działa jak łącznik, który przenosi ciśnienie ze źródła do mechanizmu manometru. Jego niewielka objętość zapewnia dokładność odczytu bez utraty znacznej ilości płynu.
• Czujniki temperatury: Termometry ze zdalnymi żarówkami wykorzystują rurki kapilarne do podłączenia żarówki mierzącej temperaturę do tarczy wyświetlacza. Rozszerzanie się cieczy lub gazu wewnątrz rurki powoduje ruch mechaniczny wskazujący temperaturę.
• Kontrola poziomu: Stosowany w specjalistycznych hydrostatycznych systemach pomiaru poziomu.

Elektronika i medycyna: najnowocześniejsza innowacja

W miarę kurczenia się technologii rośnie zapotrzebowanie na mikroskopijne zarządzanie płynami i ciepłem.

• Elektroniczne rurki cieplne: W zaawansowanych komputerach i elektronice lotniczej miedziane struktury kapilarne są stosowane w „rurkach cieplnych” w celu odprowadzania ciepła z procesorów poprzez chłodzenie ze zmianą fazy.
• Sprzęt medyczny: Rurki te są niezbędne do precyzyjnego dostarczania gazów lub cieczy w laboratoryjnych narzędziach analitycznych i niektórych urządzeniach chirurgicznych.
• Czujniki samochodowe: Stosowany w różnych przewodach hydraulicznych i czujnikowych w systemach klimatyzacji pojazdów i systemach zarządzania silnikiem.

(Ten obraz został wygenerowany przez sztuczną inteligencję.)

Przewodnik po wyborze: Jak wybrać odpowiednią rurkę?

Wybór właściwej miedzianej rurki kapilarnej to balansowanie pomiędzy fizyką a środowiskiem. Wybór rurki, która jest nieco za długa lub ma nieco za małą średnicę wewnętrzną (ID), może drastycznie zmniejszyć wydajność systemu.

Zrozumienie fizyki: przepływ i spadek ciśnienia

Wydajność rurki kapilarnej zależy od oporu, jaki zapewnia. Opór ten wynika z dwóch głównych czynników: Średnica wewnętrzna and Długość .

• Zasada średnicy: Spadek ciśnienia jest niezwykle wrażliwy na ID. Nawet różnica 0,1 mm może zmienić przepustowość nawet o 25-30%.
• Zasada długości: Jeśli ID jest stałe, zwiększenie długości rury zwiększa opór i zmniejsza przepływ. I odwrotnie, skrócenie rury zwiększa przepływ.
• Związek: Projektanci często korzystają z równania Poiseuille’a lub schematów blokowych dostarczonych przez producenta, aby obliczyć dokładną kombinację długości i średnicy wewnętrznej niezbędną do uzyskania określonej wydajności chłodniczej w BTU/wat.

Względy środowiskowe i mechaniczne

Oprócz natężenia przepływu należy wziąć pod uwagę warunki „rzeczywistego świata”, w których rura będzie działać:

• Ciśnienie robocze: Upewnić się, że grubość ścianki jest wystarczająca dla typu czynnika chłodniczego. Na przykład systemy wykorzystujące R410A wymagają rurek, które wytrzymują wyższe ciśnienia robocze niż starsze systemy R22.
• Wibracje i zmęczenie: W sprężarkach lub zastosowaniach motoryzacyjnych wibracje są stałe. W takich środowiskach często preferowane są stany „półtwarde” lub „twarde”, aby zapobiec utwardzaniu przez zgniot i późniejszemu pękaniu.
• Temperatura pracy: Ekstremalne ciepło lub zimno może mieć wpływ na rozszerzanie się metalu. Preferowana jest miedź o wysokiej czystości (C12200) ze względu na jej stabilność w szerokim zakresie temperatur.

Kontrola dostawcy: jak zweryfikować jakość

Zaopatrując się u producenta, nie wierz mu tylko na słowo. Profesjonalny dostawca powinien zapewnić Certyfikat testu młyna (MTC) który obejmuje:

1. Skład chemiczny: Potwierdzenie czystości miedzi (np. Cu 99,9%).
2. Właściwości mechaniczne: Wytrzymałość na rozciąganie, wydłużenie i twardość (odpuszczanie).
3. Raport czystości: Dane ilościowe dotyczące mg/m² pozostałości wewnętrznych.
4. Weryfikacja tolerancji: Potwierdzenie, że ID i OD spełniają uzgodnione standardy precyzji.

Wskazówka dla profesjonalistów: Zawsze pytaj, czy dostawca przeprowadza „czyszczenie azotem” podczas procesu wyżarzania. Dzięki temu wnętrze rury pozostaje wolne od osadu czarnego tlenku, który jest wrogiem nr 1 sprężarek chłodniczych.

Produkcja precyzyjna w firmie Zhejiang Jingliang Copper-Tube Products

Przy pozyskiwaniu komponentów dla branż o wysokich stawkach dziedzictwo i infrastruktura producenta są równie ważne jak sam produkt. Zhejiang Jingliang Copper-Tube Products Co., Ltd , założona w 1994 roku, wnosi ponad trzydzieści lat specjalistycznej wiedzy do produkcji precyzyjnych miedzianych rurek kapilarnych.

Kompleksowy łańcuch branżowy

Zlokalizowana w mieście Tangpu – słynnym „domu rur miedzianych” we wschodnich Chinach – Jingliang obsługuje kompletną, pionowo zintegrowaną sieć przemysłową. Nasz Obiekt o powierzchni 20 000 metrów kwadratowych integruje każdy krytyczny etap produkcji:

• Wytapianie i wytłaczanie: Dbamy o czystość surowca naszej miedzi od samego początku.
• Precyzyjne rysowanie i walcowanie: Wykorzystanie zaawansowanej technologii przetwarzania w celu osiągnięcia mikroskopijnych tolerancji ID wymaganych dla wydajności kapilar.
• Wyżarzanie jasne: Nasze wyżarzanie w kontrolowanej atmosferze zapewnia, że rury pozostają wolne od utleniania i osiągają dokładnie taki „stan” (miękki, półtwardy lub twardy), jakiego wymagają nasi klienci.

Inteligentna produkcja i kontrola jakości

Jako „pierwsza dziesiątka przedsiębiorstw zajmujących się rurami miedzianymi” przeszliśmy w kierunku Inteligentna produkcja . Tylko w 2022 roku nasza roczna produkcja przekroczyła 7500 ton , o wartości wyjściowej 450 milionów juanów. Taka skala pozwala nam być preferowanym dostawcą dla wielu notowanych na giełdzie grup i klientów międzynarodowych.

Nasz protokół zapewnienia jakości jest bezkompromisowy:

• Testowanie prądem wirowym (ECT): Każda probówka jest skanowana pod kątem mikroskopijnej powierzchni i wad wewnętrznych.
• Precyzyjne testowanie przepływu: Zapewnienie, że każda partia spełnia określone wymagania dotyczące dławienia w systemach HVAC lub oprzyrządowaniu.
• Czystość wewnętrzna: Nasze wyspecjalizowane procesy ciągnienia i czyszczenia zapewniają, że wewnętrzne ściany są wolne od oleju, wilgoci i kamienia, co jest niezbędne do zapobiegania zatykaniu się systemu.
