Kompletny przewodnik po rurach miedzianych TP2: właściwości, zastosowania i branżowe

Część 1: Wprowadzenie do rur miedzianych TP2

1.1 Definicja miedzi TP2: stiard branżowy

Miedź TP2 to miedź odtleniona fosflubem o wysokiej zawartości resztkowego fosflubu. W dziedzinie metalurgii jest on klasyfikowany zgodnie z chińską normą GB/T 1527 , co jest funkcjonalnie równoważne z uznanym na arenie międzynarodowej ASTM C12200 (Cu-DHP) .

Litera „P” w TP2 oznacza Fosfor , który jest dodawany podczas procesu wytapiania w celu usunięcia tlenu. „Odtleniając” miedź, producenci tworzą materiał, który jest znacznie bardziej niezawodny w zastosowaniach przemysłowych niż standardowa czysta miedź, szczególnie w przypadku stosowania ciepła i spawania.

1.2 Znaczenie: Dlaczego odtleniona miedź ma znaczenie

Podstawowe znaczenie miedzi TP2 polega na jej spawalność . Tradycyjna miedź o „twardym paku” (taka jak T2) zawiera śladowe ilości tlenu. Kiedy T2 jest podgrzewany lub spawany w atmosferze bogatej w wodór, ulega „kruchości wodorowej”, co prowadzi do mikroskopijnych pęknięć i uszkodzeń strukturalnych.

TP2 rozwiązuje ten problem. Ponieważ fosfor związał się już z tlenem i go usunął, rury miedziane TP2 można bezpiecznie lutować i spawać, zapewniając szczelne połączenia. To sprawia, że ​​jest to „złoty standard” dla systemów, które muszą utrzymywać gazy lub ciecze pod wysokim ciśnieniem przez dziesięciolecia.

1.3 TP2 kontra TP1: krótkie porównanie

Chociaż oba są odtlenione fosforem, wybór między nimi często sprowadza się do kompromisu przewodność cieplna/elektryczna and łączenie niezawodności :

• TP1 (niski poziom fosforu): Zawiera mniej fosforu (0,005% do 0,012%). Zapewnia wyższą przewodność, ale jest nieco bardziej czuły podczas złożonych procesów spawalniczych.
• TP2 (wysoka zawartość fosforu): Zawiera więcej fosforu (0,013% do 0,050%). Jest to preferowany wybór dla Branża HVAC i chłodnictwo ponieważ jego doskonała wydajność spawania przewyższa niewielki spadek przewodności.

1.4 Typowe zastosowania i branże

Rury miedziane TP2 stanowią „układ krążenia” nowoczesnej infrastruktury. Ze względu na unikalne połączenie odporności na korozję i wydajności cieplnej są niezastąpione w:

• HVAC/R (ogrzewanie, wentylacja, klimatyzacja i chłodnictwo): Stosowany do przewodów czynnika chłodniczego i wężownic parownika/skraplacza.
• Hydraulika i gaz: Bezpieczny transport wody pitnej i gazów medycznych.
• Moc i energia: Wymienniki ciepła w elektrowniach i układy chłodzenia sprzętu wykorzystującego energię odnawialną.
• Motoryzacja: Coraz częściej stosowane w systemach zarządzania temperaturą akumulatorów pojazdów elektrycznych (EV).

Część 2: Normy i specyfikacje

Przy zakupie lub specyfikacji rur miedzianych TP2 ważne jest, aby stosować prawidłową nomenklaturę międzynarodową, aby zapewnić jakość.

2.1 Wspólne standardy branżowe

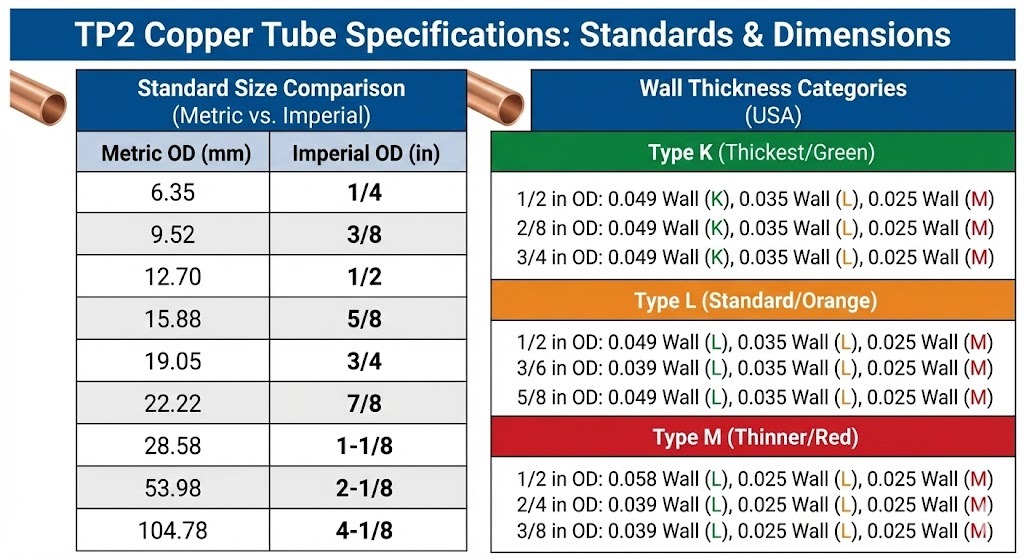

2.2 Specyfikacje wymiarowe

Rurki TP2 są dostępne w szerokiej gamie rozmiarów, ale ogólnie można je podzielić na kategorie według:

• Średnica zewnętrzna (OD): Zwykle waha się od 2 mm do ponad 200 mm.
• Grubość ścianki: Od „ultracienkich” (0,2 mm) po „ciężkie” (5 mm do zastosowań przemysłowych pod wysokim ciśnieniem).
• Tolerancje: Rury precyzyjne mają często tolerancję średnicy wynoszącą /- 0,02 mm, aby zapewnić hermetyczne dopasowanie do złączek mechanicznych.

Część 3: Skład chemiczny i właściwości fizyczne

3.1 Skład chemiczny: rola fosforu

Wydajność miedzi TP2 jest podyktowana jej wysoką czystością i precyzyjną kontrolą fosforu. Według standardowych specyfikacji (np GB/T 5231 or ASTM C12200 ), skład jest ściśle regulowany:

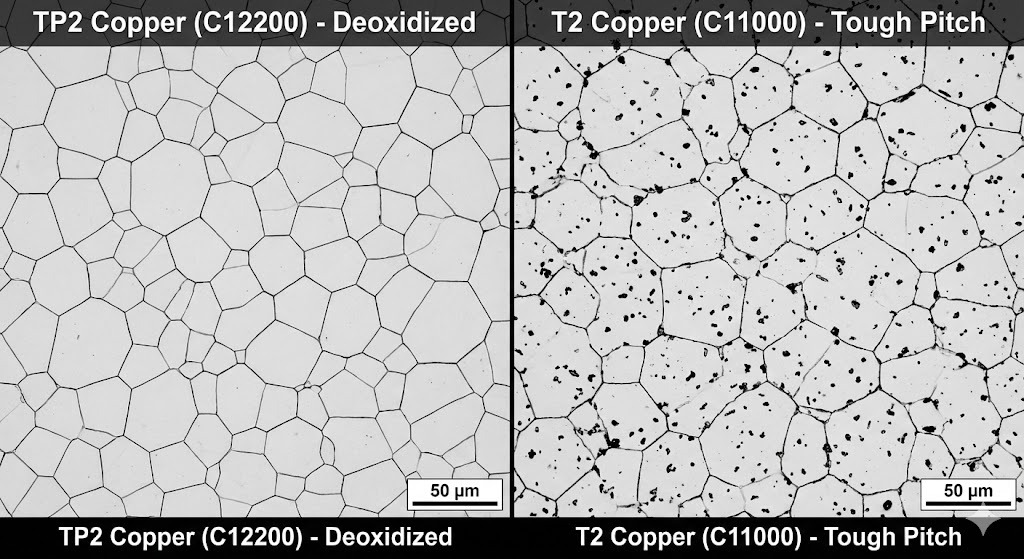

Dlaczego zakres 0,013% - 0,050%?
Jeśli zawartość fosforu jest niższa niż 0,013%, odtlenienie może być niecałkowite, co grozi kruchością połączeń podczas spawania. Jeśli przekracza 0,050%, przewodność cieplna i elektryczna znacznie spada, zmniejszając wydajność wymienników ciepła.

3.2 Właściwości fizyczne i mechaniczne

Rury miedziane TP2 są cenione ze względu na swoją „miękką” wytrzymałość — są wystarczająco mocne, aby wytrzymać wysokie ciśnienie, ale jednocześnie wystarczająco plastyczne, aby można je było zgiąć w złożone zwoje bez pękania.

A. Wytrzymałość na rozciąganie i granica plastyczności

Wytrzymałość na rozciąganie zależy od „odpuszczania” (twardości) rury:

• Miękkie (wyżarzane, M): >= 195 MPa. Wysoce elastyczny, idealny do ręcznego gięcia i ciasnych zwojów.
• Twardy (H): >= 295 MPa. Sztywny i mocny, stosowany do prostych przebiegów rurociągów w instalacjach wodno-kanalizacyjnych i przemysłowych.
• Wydajność: Zwykle waha się od 60 do 150 MPa, w zależności od stanu.

B. Wydłużenie

Mierzy zdolność materiału do rozciągania przed zerwaniem. Miedź TP2 ma zazwyczaj współczynnik wydłużenia >= 35% - 40% (w stanie wyżarzonym). Ta wysoka plastyczność umożliwia rozszerzanie, rozszerzanie lub kształtowanie rury bez pękania.

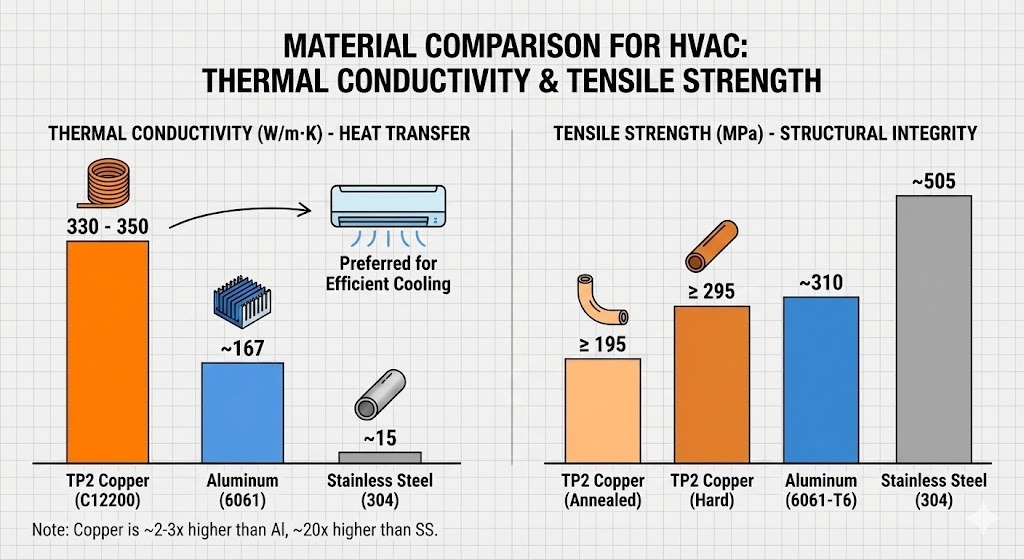

C. Przewodność cieplna

Choć dodatek fosforu zmniejsza przewodność w porównaniu do czystej miedzi, TP2 nadal pozostaje liderem wśród metali:

• Przewodność cieplna: Około 330 - 350 W/(m·K) przy 20°C.
• Uwaga: To mniej więcej 2-3 razy więcej niż w przypadku aluminium i 20 razy więcej niż w przypadku stali nierdzewnej, dlatego jest to preferowany materiał na parowniki klimatyzatorów.

D. Przewodność elektryczna

• Przewodność elektryczna: >= 70% - 80% IACS (międzynarodowa norma dotycząca miedzi wyżarzanej).
• Chociaż jest niższy niż 100% IACS dla miedzi beztlenowej (C10200), jest więcej niż wystarczający do zastosowań związanych z uziemieniem i synchronizacją cieplną, gdzie wymagane jest również spawanie.

3.3 Tabela podsumowująca stałe fizyczne

Część 4: Proces produkcyjny rur miedzianych TP2

Produkcja rur miedzianych TP2 to podróż od wytapiania w wysokiej temperaturze do precyzyjnej obróbki na zimno. Większość lamp premium TP2 jest produkowana jako bezszwowe rurki , co eliminuje ryzyko uszkodzenia szwu spawalniczego.

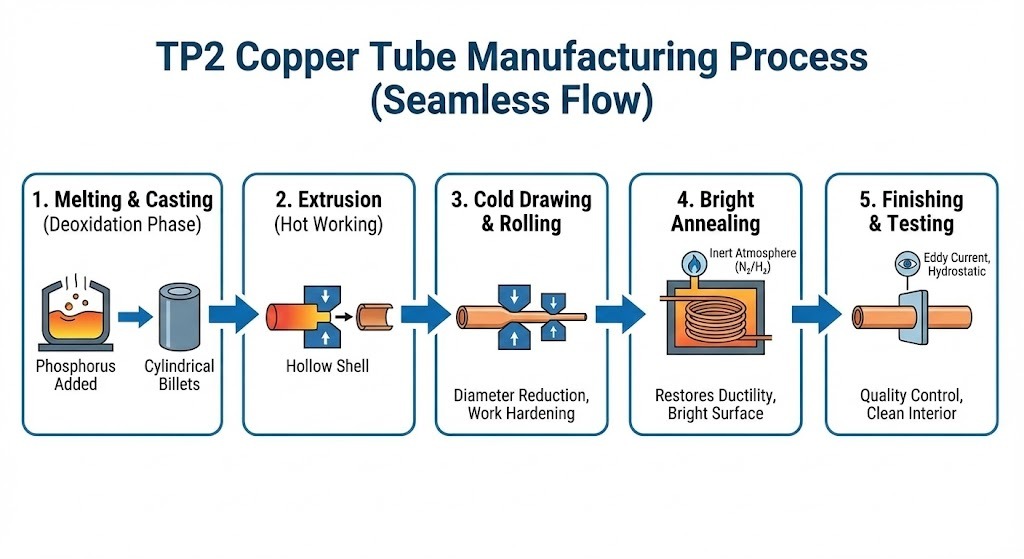

4.1 Przebieg produkcji krok po kroku

1. Topienie i odlewanie (faza odtleniania):
   Miedź katodowa o wysokiej czystości topi się w piecu indukcyjnym. Na tym etapie do stopionej kąpieli dodaje się fosfor. Jest to krytyczny moment, w którym usuwa się tlen i przekształca wsad w miedź TP2. Roztopiony metal jest następnie odlewany w solidne cylindryczne kęsy.
2. Wytłaczanie (obróbka na gorąco):
   Kęs miedzi jest podgrzewany i przepychany przez matrycę pod ogromnym ciśnieniem, aby utworzyć grubościenną pustą skorupę. Ta „obróbka na gorąco” rozbija strukturę ziaren odlewu, czyniąc metal twardszym i bardziej jednolitym.
3. Ciągnienie i walcowanie na zimno:
   Aby osiągnąć ostateczną średnicę i grubość ścianki, rura przechodzi wiele etapów Rysunek na zimno or Walcowanie na zimno (Pielarstwo). Rurka jest przeciągana przez coraz mniejsze matryce. Proces ten zwiększa wytrzymałość metalu poprzez „utwardzanie”.
4. Wyżarzanie jasne:
   Ciągnienie na zimno sprawia, że miedź jest twarda i krucha. Aby przywrócić ciągliwość wymaganą do zginania i rozszerzania (szczególnie w przypadku „miękkich” lub „półtwardych”) rurek, rury są podgrzewane w piecu z kontrolowaną atmosferą (zwykle azotem lub wodorem), aby zapobiec utlenianiu. W rezultacie otrzymujemy czystą, „jasną” powierzchnię.
5. Wykończenie i czyszczenie:
   Rury są przycinane na wymiar lub zwijane. W przypadku zastosowań HVAC wnętrze musi być chirurgicznie czyste, ponieważ wszelkie pozostałości oleju lub pyłu mogą uszkodzić sprężarkę.

4.2 Środki kontroli jakości

Aby zapewnić, że lampy TP2 spełniają międzynarodowe standardy, takie jak ASTM B280 producenci przeprowadzają rygorystyczne testy:

• Testowanie prądów wirowych: Nieniszczący test wykorzystujący pola elektromagnetyczne do wykrycia niewidocznych pęknięć lub wgłębień w ściance rury.
• Testy hydrostatyczne: Rurka jest wypełniona płynem pod wysokim ciśnieniem, aby zapewnić jej wytrzymałość na ciśnienie nowoczesnych czynników chłodniczych (takich jak R-410A lub R-32).
• Kontrola wymiarowa: Precyzyjne suwmiarki i mierniki laserowe zapewniają jednolitą grubość ścianki, co ma kluczowe znaczenie dla utrzymania wartości znamionowych ciśnienia.

Część 5: Kluczowe cechy i zalety rur miedzianych TP2

Dlaczego TP2 jest „ulubieńcem branży”? Jego zalety wykraczają poza zwykłą przewodność.

5.1 Doskonała odporność na korozję

Miedź TP2 pod wpływem czynników atmosferycznych tworzy naturalną, ochronną warstwę patyny. W przeciwieństwie do stali nie rdzewieje. W instalacjach wodno-kanalizacyjnych i HVAC oznacza to, że przez 20–30 lat rura nie będzie się zmniejszać ani nie będzie łatwo powodować „nieszczelności”.

5.2 Wysoka wydajność cieplna

Jak zauważono w sekcji właściwości, przewodność cieplna TP2 jest wyjątkowa. W wymienniku ciepła pozwala to na szybszy transfer ciepła na mniejszej powierzchni, umożliwiając projektowanie kompaktowych, wysokowydajnych jednostek klimatyzacyjnych.

5.3 Doskonała „możliwość łączenia”

Ponieważ TP2 jest odtlenioną fosforem, jest to miedź najbardziej przyjazna dla użytkownika lutowanie i lutowanie . Technicy mogą szybko łączyć rury za pomocą palnika, nie martwiąc się, że metal stanie się kruchy lub złącze ulegnie uszkodzeniu pod wpływem wibracji.

5.4 Plastyczność i odkształcalność

Miedź TP2 można łatwo zginać, rozciągać lub „zaginać” bez specjalistycznych ciężkich maszyn. Ta elastyczność jest niezbędna przy instalowaniu przewodów czynnika chłodniczego w ciasnych przestrzeniach lub tworzeniu skomplikowanych wężownic parownika.

5.5 100% możliwość recyklingu

Miedź jest materiałem „trwałym”. Rury miedziane TP2 można poddawać recyklingowi w nieskończoność bez utraty wydajności. W epoce ESG (środowisko, społeczeństwo i zarządzanie) celów, zastosowanie miedzi jest zrównoważonym wyborem w przypadku certyfikatów budynków ekologicznych.

Część 6: Zastosowania rur miedzianych TP2 w różnych gałęziach przemysłu

6.1 HVAC i chłodnictwo: serce systemu

Jest to najbardziej dominujący sektor dla miedzi TP2. Nowoczesne czynniki chłodnicze działają pod wysokim ciśnieniem, co wymaga niezawodnej niezawodności, jaką zapewnia TP2.

• Klimatyzacja i pompy ciepła: Służy do łączenia jednostek wewnętrznych i zewnętrznych. Plastyczność TP2 pozwala na jego rozszerzanie i łączenie z zaworami bez wycieków.
• Chłodzenie: Stosowany w łańcuchach chłodniczych supermarketów i zamrażarkach przemysłowych. Rury TP2 są często „wewnętrznie rowkowane” (dodanie wewnętrznych mikrożeberek) w celu dalszego zwiększenia powierzchni wymiany ciepła, dzięki czemu system jest bardziej energooszczędny.
• Parowniki i skraplacze: Wysoka przewodność cieplna rurki zapewnia szybką wymianę ciepła pomiędzy czynnikiem chłodniczym a powietrzem.

6.2 Hydraulika i dystrybucja wody

W wielu wysokiej klasy budynkach mieszkalnych i komercyjnych miedź TP2 jest preferowanym wyborem do systemów wodnych ze względu na jej trwałość i korzyści zdrowotne.

• Woda pitna: Miedź ma naturalne działanie przeciwdrobnoustrojowe, hamując rozwój bakterii m.in Legionella .
• Drenaż i wentylacja: Ponieważ TP2 jest odporny na korozję spowodowaną szarą wodą i agresywnymi mydłami, jest stosowany w trwałych systemach odwadniających, które mogą przetrwać ponad 50 lat.
• Rurociągi gazowe: Jego zdolność do wytrzymywania wysokiego ciśnienia i odporności na ogień (niepalność) czyni go najbezpieczniejszym wyborem do transportu gazów medycznych w szpitalach lub gazu ziemnego w domach.

6.3 Zastosowania przemysłowe i chemiczne

Poza standardowymi budynkami, miedź TP2 obsługuje „ciężkie prace” w zakładach produkcyjnych.

• Wymienniki ciepła: Stosowany w chłodnicach oleju, skraplaczach pary w elektrowniach i procesach chemicznych.
• Rurociąg procesowy: TP2 idealnie nadaje się do transportu płynów, które nie są kwaśne, ale wymagają środowiska o stabilnej temperaturze.
• Kolektory słoneczne: Stosowany w rurach pionowych słonecznych podgrzewaczy wody do pochłaniania i przekazywania ciepła słonecznego do zbiornika wody.

6.4 Zastosowania elektryczne i uziemiające

Chociaż TP2 ma nieco niższą przewodność niż czysta miedź T2, jego doskonała wytrzymałość i odporność na korozję sprawiają, że jest on przydatny do określonych zastosowań elektrycznych:

• Pręty i tuleje uziemiające: Stosowany do ochrony instalacji elektrycznych przed wyładowaniami atmosferycznymi i przepięciami, szczególnie w środowiskach gruntowych, gdzie występuje ryzyko korozji.
• Zaciski i złącza: Stosowany w komponentach elektrycznych o dużej wytrzymałości, gdzie część musi być lutowana lub spawana z innym komponentem.

Część 7: Techniki łączenia rur miedzianych TP2

Niezawodność systemu miedzianego zależy w dużej mierze od jakości jego połączeń. Ponieważ TP2 jest odtleniony, oferuje najszerszy zakres opcji łączenia bez ryzyka degradacji materiału.

7.1 Lutowanie i lutowanie twarde

Jest to najczęstsza metoda dla rur TP2 w instalacjach HVAC i instalacjach wodno-kanalizacyjnych.

• Lutowanie (lut miękki): Stosowany głównie w instalacjach wodno-kanalizacyjnych w budynkach mieszkalnych. Dotyczy to metali wypełniających o temperaturze topnienia poniżej 450°C.
• Lutowanie twarde (lutowanie twarde): „Standard” dla HVAC/R. Wykorzystuje spoiwa (często na bazie srebra) o temperaturze topnienia powyżej 450°C. Odporność miedzi TP2 na kruchość wodorową pozwala na lutowanie w wysokiej temperaturze za pomocą palnika, tworząc połączenie, które często jest mocniejsze niż sama rura.

7.2 Łączniki mechaniczne

W środowiskach, w których nie jest dozwolone stosowanie otwartego płomienia (takich jak strefy „bez pochodni” w szpitalach lub fabrykach zaawansowanych technologii), stosowane są opcje mechaniczne:

• Pasowanie na wcisk: Narzędzie zaciska złączkę na rurze, wykorzystując wewnętrzny pierścień typu O-ring jako uszczelkę.
• Złączki zaciskowe: Wykorzystuje mosiężną nakrętkę i tuleję do dociśnięcia rurki TP2 do złączki. Jest to powszechne w niskociśnieniowych przewodach gazowych i oprzyrządowaniu.

Część 8: Zalety i wady TP2

Aby podjąć świadomą decyzję, pomocne będzie podsumowanie „za i przeciw”.

Zalety

• Bezpieczne spawanie: Wysoka zawartość fosforu zapobiega pęknięciom podczas łączenia w wysokiej temperaturze.
• Efektywność energetyczna: Wyjątkowa przewodność cieplna pozwala zaoszczędzić energię w zastosowaniach grzewczych/chłodzących.
• Trwałość: Wysoka odporność na korozję ogólną i osadzanie się kamienia wewnętrznego.
• Antybakteryjny: Naturalnie zabija 99,9% bakterii w ciągu dwóch godzin od kontaktu.
• Zrównoważony: W pełni nadające się do recyklingu i o wysokiej wartości złomu.

Wady

• Kompromis dotyczący przewodności: Jego przewodność elektryczna jest niższa niż T2 (czysta miedź).
• Zmienność kosztów: Podobnie jak wszystkie produkty z miedzi, cena podlega wahaniom na światowym rynku towarowym.
• Ryzyko kradzieży: Ze względu na wysoką wartość recyklingu odsłonięte rury miedziane mogą być celem kradzieży w miejscach pracy.

Część 9: Konserwacja i dbałość o długowieczność

Chociaż miedź TP2 to materiał, którego można użyć i zapomnieć, przestrzeganie poniższych wskazówek gwarantuje, że wytrzyma dziesięciolecia:

1. Unikaj nadmiernego strumienia: Podczas lutowania należy używać minimalnej wymaganej ilości topnika. Nadmiar strumienia pozostawiony wewnątrz rury może powodować miejscową korozję wżerową.
2. Właściwe wsparcie: Upewnij się, że rury są podparte wieszakami pokrytymi miedzią lub tworzywem sztucznym. Aby temu zapobiec, należy unikać bezpośredniego kontaktu ze stalą ocynkowaną lub żelazem korozja galwaniczna .
3. Prędkość przepływu: W instalacjach wodno-kanalizacyjnych należy utrzymywać prędkość wody w zalecanych granicach (zwykle < 1,5 m/s w przypadku gorącej wody), aby zapobiec erozji i korozji.
4. Czyszczenie: W przypadku przemysłowych wymienników ciepła regularne płukanie łagodnymi środkami odkamieniającymi pozwoli utrzymać wysoki współczynnik przenikania ciepła przez ścianki TP2.

Wniosek: Przyszłość rur miedzianych TP2

Rury miedziane TP2 reprezentują idealną równowagę metalurgii i praktyczności. Dodając fosfor w celu odtlenienia miedzi, inżynierowie stworzyli materiał, który jest nie tylko wysoce wydajny w przenoszeniu ciepła, ale także niezwykle niezawodny w montażu i łączeniu.

Niezależnie od tego, czy chodzi o klimatyzatory zapewniające komfort w naszych domach, instalację wodno-kanalizacyjną dostarczającą bezpieczną wodę, czy też systemy chłodzenia w pojazdach elektrycznych nowej generacji, TP2 pozostaje podstawowym materiałem nowoczesnego zarządzania temperaturą i płynami. Przy wyborze materiału do zastosowań wysokociśnieniowych, wysokotemperaturowych lub wysokowydajnych TP2 (C12200) stanowi sprawdzony punkt odniesienia w branży.

Część 10: Często zadawane pytania (FAQ)

Na zakończenie artykułu przedstawiamy kilka najczęściej zadawanych pytań dotyczących rur miedzianych TP2:

P1: Czy rur miedzianych TP2 można używać do wody pitnej?
O: Tak. TP2 (C12200) jest szeroko stosowany w instalacjach wodno-kanalizacyjnych na całym świecie. Jest naturalnie antybakteryjny i spełnia normy bezpieczeństwa dotyczące wody pitnej obowiązujące w większości jurysdykcji.

P2: Jaka jest główna różnica między TP1 i TP2?
O: Podstawową różnicą jest Fosfor content . TP2 ma wyższy zakres zawartości fosforu (0,013% do 0,050%), co czyni go lepszym do spawania i lutowania w trudnych warunkach, podczas gdy TP1 (0,005% do 0,012%) zapewnia nieco lepszą przewodność cieplną/elektryczną.

P3: Dlaczego w zastosowaniach HVAC preferowany jest TP2 zamiast T2?
O: Miedź T2 zawiera śladowe ilości tlenu, który powoduje „kruchość wodorową” podczas spawania, prowadząc do pęknięć. TP2 jest odtleniony, co oznacza, że ​​można go wielokrotnie lutować i spawać bez utraty integralności strukturalnej.

P4: Czy rury TP2 są kompatybilne z nowymi ekologicznymi czynnikami chłodniczymi, takimi jak R-32?
O: Tak. Rury bez szwu TP2 są zaprojektowane tak, aby wytrzymać wyższe ciśnienia robocze związane z nowoczesnymi, ekologicznymi czynnikami chłodniczymi, pod warunkiem prawidłowego określenia grubości ścianki.

Część 11: Końcowe podsumowanie porównania (przewodnik po wyborze)

Tabela ta służy inżynierom jako szybkie źródło informacji przy wyborze odpowiedniego gatunku miedzi do konkretnego projektu.
